Poliedro
Un poliedro es, en el sentido dado por la geometría clásica al término, un cuerpo geométrico cuyas caras son planas y encierran un volumen finito. La palabra poliedro viene del griego antiguo πολύεδρον (polyedron), de la raíz πολύς (polys), «muchas» y de ἕδρα (hedra), «base», «asiento», «cara».
Los poliedros se conciben como cuerpos tridimensionales, pero hay semejantes topológicos del concepto en cualquier dimensión. Así, el punto o vértice es el semejante topológico del poliedro en cero dimensiones, una arista o segmento lo es en 1 dimensión, el polígono para 2 dimensiones; y el polícoro es el de cuatro dimensiones. Todas estas formas son conocidas como politopos, por lo que podemos definir un poliedro como un politopo tridimensional.
Definición
Existen varias definiciones de lo que es un poliedro, dependiendo de si se interpreta un poliedro como un volumen, como los polígonos que lo delimitan, o como únicamente los segmentos que conforman el esqueleto del poliedro. Normalmente, un poliedro se define como una región acotada del espacio, delimitada completamente por polígonos planos no necesariamente simples.
El concepto de poliedro puede extenderse de manera que incluya otras clases de cuerpos, como teselaciones, apeiroedros, entre otros.
Denominación de los poliedros
El nombre dado a un poliedro depende de las propiedades del poliedro que sean relevantes en el contexto en que se esté mencionando.
Normalmente el nombre incluye:
- alguna cualidad acerca de las caras del poliedro, ya sea la cantidad (tetraedro (4), pentaedro (5), etc.), su forma (deltaedro (triangular), romboedro (rómbica), etc.), entre otras cualidades
- propiedades que posea el poliedro (regular, toroidal, rómbico, etc.)
- transformaciones que han sido hechas en el poliedro (truncado, romo, estrellado, etc.)
Criterios de clasificación de los poliedros
Los poliedros pueden clasificarse según varios criterios:
- Los poliedros convexos contienen en su interior todos los segmentos que unen dos puntos también contenidos en el poliedro. En el caso de que dicho segmento se salga del cuerpo se dice que son poliedros cóncavos, como es el caso de los poliedros toroidales y los sólidos de Kepler-Poinsot.
- Los poliedros de caras regulares tienen solo polígonos regulares como caras.
- Los poliedros isoedrales o transitivos de caras poseen bajo las simetrías del poliedro una equivalencia entre cualquier par de caras.
- Los poliedros isotoxales o transitivos de aristas poseen bajo las simetrías del poliedro una equivalencia entre cualquier par de aristas.
- Los poliedros isogonales o transitivos de vértices poseen bajo las simetrías del poliedro una equivalencia entre cualquier par de vértices.
Estos en conjunto definen algunas de las principales familias de poliedros:
| Convexos | De caras regulares | Isoedrales | Isotoxales | Isogonales | Familia[1] |
|---|---|---|---|---|---|
| Si | Si | No | No | No | Sólidos de Johnson |
| No nec.[2] | Si | No | Si | Si | Poliedros cuasirregulares |
| No nec. | Si | No nec. | No nec. | Si | Poliedros uniformes |
| No nec. | No nec. | Si | No nec. | Si | Poliedros nobles |
| No nec. | Si | Si | Si | Si | Poliedros regulares |
| No | Si | Si | Si | Si | Sólidos de Kepler-Poinsot |
| Si | Si | Si | Si | Si | Sólidos platónicos |
Clasificación según el número de caras
El nombre que se le asigna a un poliedro según su número de caras se compone de un prefijo numeral más el sufijo ‑edro. La siguiente lista muestra varios ejemplos:
| Nombre | Número de caras |
|---|---|
| henaedro o monoedro | 1 |
| diedro | 2 |
| triedro | 3 |
| tetraedro | 4 |
| pentaedro | 5 |
| hexaedro | 6 |
| heptaedro | 7 |
| octaedro u octoedro | 8 |
| eneaedro o nonaedro | 9 |
| decaedro | 10 |
| endecaedro o undecaedro | 11 |
| dodecaedro | 12 |
| tridecaedro | 13 |
| tetradecaedro | 14 |
| pentadecaedro | 15 |
| hexadecaedro | 16 |
| heptadecaedro | 17 |
| octadecaedro u octodecaedro | 18 |
| eneadecaedro o nonadecaedro | 19 |
| icosaedro o isodecaedro | 20 |
| triacontaedro o tricontaedro | 30 |
| tetracontaedro | 40 |
| pentacontaedro o pentecontaedro | 50 |
| hectaedro o hecatontaedro | 100 |
| chiliaedro | 1.000 |
| miriaedro | 10.000 |
| decamiriaedro | 100.000 |
| hectamiriaedro o megaedro | 1.000.000 |
| gigaedro | 1.000.000.000 |
| quettaedro | 1030 |
| googoledro | 10100 |
| apeiroedro | infinitos |
| n-edro[lower-alpha 1] | n |
- n puede ser cualquier cantidad escrita por su nombre o en dígitos, o puede dejarse como variable para generalizar a cualquier cantidad de caras.
Reglas de nombramiento
El prefijo numeral que forma parte de estos nombres se puede dividir en otros prefijos más específicos, los cuales describen cada dígito del número de caras del poliedro, y en el mismo orden en que aparecen (excepto cuando hay un 1 en la posición de las decenas; caso en el que se intercambia de lugar el prefijo de las decenas con el de las unidades).
Los prefijos que describen cada dígito pueden a su vez estar compuestos por otros dos prefijos, donde el primero indica cuál es el dígito que describe (es decir, si es 1, 2, etc.) y el segundo cuál es la posición del dígito (decenas, centenas, etc.), aunque en algunos casos el dígito es descrito con solo un prefijo de estos:
- Las unidades se describen solamente con un prefijo de dígito
- Cuando el dígito es un 1 se describe únicamente con su prefijo de posición correspondiente
- icosa- puede colocarse en lugar de isodeca-
La siguiente tabla muestra los distintos prefijos de dígito y de posición. Dependiendo de la posición del dígito correspondiente, los prefijos que se usan varían.
| Prefijo de dígito | Prefijo de posición | |||||
|---|---|---|---|---|---|---|
| Dígito | Posición del dígito correspondiente | Posición | Prefijo | |||
| Cualquiera | Unidades | Decenas | Centenas | |||
| 1 | en-, hena-, mono- o un-[lower-alpha 1] | 10 | conta- o deca-[lower-alpha 2] | |||
| 2 | di-[lower-alpha 3] | do-[lower-alpha 4] | iso- | dia-[lower-alpha 5] | 100 | cosi-, hecatonta- o hecta-[lower-alpha 6] |
| 3 | tri- | tria- | tria-[lower-alpha 7] | 1.000 | chilia- | |
| 4 | tetra- | 10.000 | miria- | |||
| 5 | penta- | pente- | 100.000 | decamiria- | ||
| 6 | hexa- | hexe- | 1.000.000 | hectamiria- o mega- | ||
| 7 | hepta- | 10.000.000 | decamega- | |||
| 8 | octa- | octo- | 100.000.000 | hectamega- | ||
| 9 | enea- o nona- | ...[lower-alpha 8] | ||||
- mono- solo se usa si el dígito de las decenas corresponde a 0, y en- o un- solo se usan si el dígito de las decenas es 1
- deca- solo se usa si el dígito de las decenas es 1 o 2, y solo en caso contrario se usa conta-
- di- no se usa en las unidades si el dígito de las decenas es 1 y no se usa en las decenas si el nombre contiene el prefijo deca-
- do- solo se usa si el dígito de las decenas es 1
- Solo se usa dia- en las centenas si el nombre contiene el prefijo cosi-
- hecatonta- solo se usa si el dígito correspondiente es 1. Solo de lo contario se usa cosi-.
- Solo se usa tria- en las centenas si el nombre contiene el prefijo cosi-
- A partir del megaedro se utiliza el prefijo del SI correspondiente a la potencia de 1.000 menor más cercana a la posición del dígito, más uno de los prefijos, deca- o hecta-, si es que el dígito está una o dos posiciones más hacia la izquierda, respectivamente, que la potencia de 1.000 correspondiente al prefijo del SI.
Familias de poliedros
Poliedros regulares
Un poliedro regular es isoedral, isotoxal, isogonal, y todas sus caras son regulares. En total existen cinco poliedros regulares convexos, que corresponden a los sólidos platónicos; más 4 no convexos, que corresponden a los sólidos de Kepler-Poinsot y son estelaciones de sólidos platónicos; sumando 9 en total.
Sólidos platónicos
Los sólidos platónicos o sólidos de Platón son poliedros regulares y convexos. Solo existen cinco sólidos platónicos.
| Nombre | Imagen | Símbolo de Schläfli | Configuración de vértices |
|---|---|---|---|

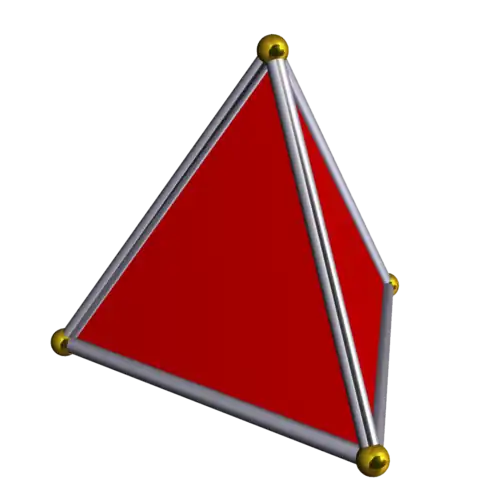

| Tetraedro |  |
{3,3} | 3.3.3 |
| Cubo o hexaedro regular |  |
{4,3} | 4.4.4 |
| Octaedro |  |
{3,4} | 3.3.3.3 |
| Dodecaedro |  |
{5,3} | 5.5.5 |
| Icosaedro |  |
{3,5} | 3.3.3.3.3 |
Sólidos de Kepler-Poinsot
Los sólidos de Kepler-Poinsot o sólidos de Kepler son poliedros regulares y que, a diferencia de los sólidos platónicos, no son convexos. Solo hay cuatro de ellos y se obtienen como estelaciones del dodecaedro o del icosaedro.
| Nombre | Imagen | Símbolo de Schläfli | Configuración de vértices |
|---|---|---|---|
| Gran dodecaedro |  |
{5,5⁄2} | (55)/2 |
| Pequeño dodecaedro estrellado |  |
{5⁄2,5} | (5⁄2)5 |
| Gran icosaedro |  |
{3,5⁄2} | (35)/2 |
| Gran dodecaedro estrellado |  |
{5⁄2,3} | (5⁄2)3 |
Poliedros irregulares
Se dice que un poliedro es irregular si tiene desigualdades entre sus caras, aristas o vértices.
Sólidos arquimedianos
Los sólidos arquimedianos o sólidos de Arquímedes son poliedros convexos y uniformes, pero no transitivos de caras. La familia infinita de los poliedros prismáticos no se considera como parte de los sólidos arquimedianos. Fueron ampliamente estudiados por Arquímedes. Algunos se obtienen truncando los sólidos platónicos. Solo hay trece sólidos arquimedianos.
| Nombre | Imagen | Configuración de vértices |
|---|---|---|
| Tetraedro truncado |  |
3.6.6 |
| Cuboctaedro |  |
3.4.3.4 |
| Cubo truncado |  |
3.8.8 |
| Octaedro truncado |  |
4.6.6 |
| Rombicuboctaedro |  |
3.4.4.4 |
| Cuboctaedro truncado |  |
4.6.8 |
| Cubo romo |  |
3.3.3.3.4 |
| Icosidodecaedro |  |
3.5.3.5 |
| Dodecaedro truncado |  |
3.10.10 |
| Icosaedro truncado |  |
5.6.6 |
| Rombicosidodecaedro |  |
3.4.5.4 |
| Icosidodecaedro truncado |  |
4.6.10 |
| Dodecaedro romo |  |
3.3.3.3.5 |
Prismas y antiprismas
El resto de poliedros convexos y uniformes consiste de prismas y antiprismas, los cuales en conjunto llevan el nombre de poliedros prismáticos. Estos fueron estudiados por Kepler, quien los clasificó. Las familias de los prismas y antiprismas son ambas infinitas.
Todos los prismas uniformes se construyen con dos caras paralelas llamadas bases, directrices o caras directrices, y una serie de cuadrados, tantos como lados tenga la cara directriz. Por ejemplo, el prisma cuyas caras directrices son triangulares se llama prisma triangular y se compone de dos triángulos y tres cuadrados; tiene seis vértices de orden 3 donde convergen siempre dos cuadrados y un triángulo.
Los antiprismas también contienen dos directrices, pero en este caso van unidas por triángulos isósceles, donde la base de cada triángulo va unida a una arista de una de las bases del antiprisma, y el vértice del mismo triángulo va unido a un vértice de la otra base.
Sólidos de Johnson
Los sólidos de Johnson son un grupo extenso que contiene al resto de los poliedros convexos de caras regulares. Solo uno de ellos tiene la misma configuración en todos sus vértices (pero no es transitivo de vértices) y fueron clasificados y ampliamente estudiados por Norman Johnson. Los sólidos de Johnson son en total 92.
Poliedros estrellados uniformes
Los poliedros estrellados uniformes son una familia de poliedros no convexos, isogonales y de caras regulares. Contiene dos familias infinitas, los prismas estrellados y los antiprismas estrellados, más otros 57 poliedros, 4 de los cuales son los sólidos de Kepler-Poinsot.

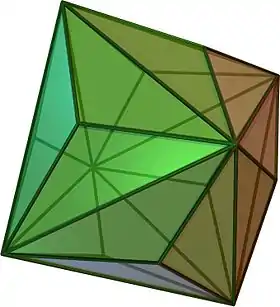

Sólidos de Catalan
Corresponden a los duales de los sólidos de Arquímedes (el dual es básicamente el reemplazo de las caras por vértices y viceversa, de manera que las uniones entre los vértices del dual coincidan con las uniones entre las caras del poliedro original). Por ejemplo, el dual del icosaedro (20 caras y 12 vértices) es el dodecaedro (12 caras y 20 vértices), y viceversa. Los sólidos de Catalan son isoedrales pero no de caras regulares.
Deltaedros
Se llama deltaedros a los cuerpos que solo están formados por triángulos equiláteros. Solo hay ocho deltaedros convexos. Del grupo de los sólidos platónicos se encuentran el tetraedro, el octaedro y el icosaedro; y del grupo de los sólidos de Johnson están la bipirámide triangular, la bipirámide pentagonal, la bipirámide cuadrada giroelongada, el biesfenoide romo y el prisma triangular triaumentado.
| Nombre | Imagen |
|---|---|
| Tetraedro |  |
| Octaedro | |
| Icosaedro |  |
| Bipirámide triangular |  |
| Bipirámide pentagonal |  |

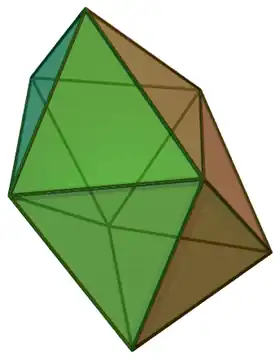

| Biesfenoide romo | |
| Prisma triangular triaumentado |  |
| Bipirámide cuadrada giroelongada |  |
Trapezoedros
Los trapezoedros son los duales de los antiprismas.
Generalizaciones de poliedros
Apeiroedros
Se puede incluir como poliedros a aquellos que tienen una cantidad infinita de caras, llamados apeiroedros, entre los que destacan algunas familias:
- Los teselados o teselaciones, las cuales son poliedros que llenan completamente el plano en el que se encuentran. Todos los ángulos diedros en una teselación son planos.
- Los poliedros oblicuos infinitos, los cuales tienen caras oblicuas o figuras de vértice oblicuas
Poliedros en el espacio no euclidiano
También se puede extender el concepto de poliedro hacia espacios no euclidianos:
- Un poliedro esférico es una teselación en la superficie de la esfera, donde las aristas corresponden a geodésicas
- También es posible teselar el plano hiperbólico
Referencias y notas
- La familia contiene a todos y únicamente los poliedros que cumplen con las propiedades señaladas
- No necesariamente. Esto significa que existen casos en que se da la propiedad y casos en que no.
